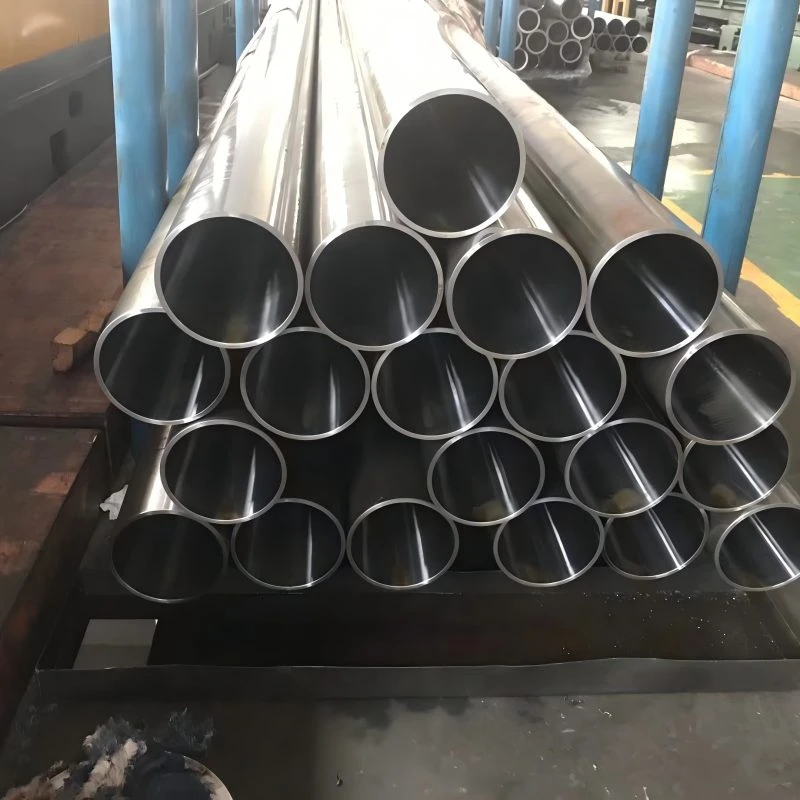

Din2391 St52 Srb Conducta Cilindru
Țeava cilindrului DIN2391 ST52 SRB este un tub șlefuit de înaltă precizie-conceput special pentru aplicațiile cilindrilor hidraulici, oferind proprietăți mecanice excelente, precizie dimensională și finisare superioară a suprafeței. Fabricat în conformitate cu standardul DIN 2391, acest tub garantează performanță constantă în condiții de presiune înaltă-și în medii operaționale solicitante.
Descriere
Țeava cilindrului DIN2391 ST52 SRB este un tub șlefuit de înaltă precizie-conceput special pentru aplicațiile cilindrilor hidraulici, oferind proprietăți mecanice excelente, precizie dimensională și finisare superioară a suprafeței. Fabricat în conformitate cu standardul DIN 2391, acest tub garantează performanță constantă în condiții de presiune înaltă-și în medii operaționale solicitante.
Materialul de bază ST52 (denumit și E355) este un oțel structural ne-aliat, cunoscut pentru rezistența și formabilitatea echilibrate. Compoziția sa chimică include niveluri controlate de carbon (mai puțin sau egal cu 0,22%), siliciu (mai puțin sau egal cu 0,55%) și mangan (mai puțin sau egal cu 1,6%), împreună cu fosfor și sulf limitat (mai puțin sau egal cu 0,025% fiecare), asigurând o bună sudabilitate și rezistență la rupere. Țeava este livrată în starea BK+S-trasă la rece și eliberată de tensiuni-ceea ce îi îmbunătățește proprietățile mecanice. Acest lucru are ca rezultat o rezistență minimă la tracțiune (Rm) de 600 MPa, rezistența la curgere (ReH) de 520 MPa și o alungire (A5) de cel puțin 14%, oferind o integritate structurală ridicată și rezistență la oboseală.
Tubul este supus procesării SRB (Skived and Roller Burnished), o operație de prelucrare cu precizie în doi-pași care asigură o suprafață interioară excepțional de netedă, cu o valoare a rugozității între Ra 0,1–0,4 μm. Acest finisaj ultra-reduce frecarea, minimizează uzura garniturilor și pistoanelor și îmbunătățește semnificativ eficiența și durata de viață a sistemelor hidraulice.
Conformitatea dimensională este strict menținută cu o toleranță la diametrul interior de H8, diametrele exterioare variind de la 40 mm la 480 mm și lungimi standard de până la 12 metri. Rectitudinea este controlată cu 0,5–1 mm pe metru. Aceste tuburi sunt utilizate pe scară largă în cilindrii hidraulici pentru mașini de construcții, echipamente de manipulare a materialelor, mașini de turnat prin injecție și sisteme de automatizare industrială, unde fiabilitatea și precizia sunt esențiale.
Pe scurt, conducta cilindru DIN2391 ST52 SRB combină proprietăți superioare ale materialului, geometrie precisă și finisare avansată a suprafeței pentru a îndeplini cerințele stricte ale aplicațiilor hidraulice moderne.
1. Compoziția chimică
|
Calitatea oțelului |
Compoziția chimică % |
||||||||
|
C |
Si |
Mn |
P |
S |
Cr |
Ni |
V |
AI |
|
|
Mai mic sau egal cu |
Mai mare sau egal cu |
||||||||
|
C20 |
0.17-0.24 |
0.17-0.37 |
0.15-0.65 |
0.035 |
0.025 |
0.250 |
0.250 |
/ |
/ |
|
CK45 |
0.42-0.5 |
0.17-0.37 |
0.5-0.8 |
0.025 |
0.025 |
0.250 |
0.300 |
/ |
/ |
|
Q355B |
Mai mic sau egal cu 0,2 |
Mai mic sau egal cu 0,5 |
1.0-1.6 |
0.030 |
0.030 |
0.030 |
0.250 |
0.080 |
0.015 |
|
Q355D |
Mai mic sau egal cu 0,2 |
Mai mic sau egal cu 0,5 |
1.0-1.6 |
0.030 |
0.025 |
0.250 |
0.250 |
0.150 |
/ |
|
E355(ST52) |
Mai mic sau egal cu 0,22 |
Mai mic sau egal cu 0,55 |
Mai mic sau egal cu 1,6 |
0.025 |
0.025 |
0.250 |
0.250 |
/ |
/ |
|
SAE1026 |
0.22-0.28 |
0.15-0.35 |
0.6-0.9 |
0.040 |
0.050 |
/ |
/ |
/ |
/ |
|
4130 |
0.28-0.33 |
0.15-0.35 |
0.4-0.6 |
0.040 |
0.040 |
0.80-1.10 |
/ |
/ |
/ |
|
4140 |
0.36-0.43 |
0.15-0.35 |
0.705-1.0 |
0.040 |
0.040 |
0.80-1.10 |
/ |
/ |
/ |
2. Proprietate mecanică:
|
Stare de livrare |
Finisat la rece (dur) (BK) |
Trase la rece și eliberat de stres-(BK+S) |
|||
|
Calitatea oțelului |
Rm MPa |
Alungire A5% |
Rm MPa |
ReH Mpa |
Alungire A5% |
|
C20 |
Mai mare sau egal cu 550 |
Mai mare sau egal cu 5 |
Mai mare sau egal cu 520 |
Mai mare sau egal cu 375 |
Mai mare sau egal cu 15 |
|
CK45 |
Mai mare sau egal cu 645 |
Mai mare sau egal cu 5 |
Mai mare sau egal cu 600 |
Mai mare sau egal cu 520 |
Mai mare sau egal cu 10 |
|
Q355B |
Mai mare sau egal cu 640 |
Mai mare sau egal cu 5 |
Mai mare sau egal cu 600 |
Mai mare sau egal cu 520 |
Mai mare sau egal cu 14 |
|
Q355D |
Mai mare sau egal cu 640 |
Mai mare sau egal cu 5 |
Mai mare sau egal cu 600 |
Mai mare sau egal cu 520 |
Mai mare sau egal cu 14 |
|
E355(ST52) |
Mai mare sau egal cu 640 |
Mai mare sau egal cu 5 |
Mai mare sau egal cu 600 |
Mai mare sau egal cu 520 |
Mai mare sau egal cu 14 |
|
SAE1026 |
Mai mare sau egal cu 640 |
Mai mare sau egal cu 5 |
Mai mare sau egal cu 600 |
Mai mare sau egal cu 520 |
Mai mare sau egal cu 15 |
3.Toleranță:
|
Toleranţă |
Toleranță ID |
Toleranța grosimii peretelui |
||||
| Dimensiunea ID-ului | H8 | H9 | H10 |
<120mm(O.D) Mai mare sau egală cu 120 mm până la 210 mm >210 mm |
±5% ±7.5% ±10% |
|
|
30 |
0.033 |
0.052 |
0.084 |
|||
|
>30-50 |
0.039 |
0.062 |
0.1 |
|||
|
>50-80 |
0.046 |
0.074 |
0.12 |
|||
|
>80-120 |
0.054 |
0.087 |
0.14 |
|||
|
>120-180 |
0.063 |
0.1 |
0.16 |
|||
|
>180-250 |
0.072 |
0.115 |
0.185 |
|||
|
>250-315 |
0.081 |
0.13 |
0.21 |
|||
|
>315-400 |
0.089 |
0.14 |
0.23 |
|||
4.Formular de procesare
|
Formular de procesare |
I.Dmm |
Lungime |
Corectitudine |
toleranta ID |
Rugozitate ID (RA) |
|
Slefuit |
40-500 |
Mai mic sau egal cu 12M |
0.5-1/1000 |
H8-H9 |
0,4-0,8um |
|
SRB |
50-250 |
Mai mic sau egal cu 12M |
0.5-1/1000 |
H8 |
0,1-0,4um |
